消防末端試水裝置：結構、功能與維保全解析

在自動噴水滅火系統中，末端試水裝置是驗證系統可靠性的“最后一道哨兵”。它不僅能直觀反映系統水壓、流量是否達標，更能在火災發生前排查隱患，確保系統在關鍵時刻“拉得出、用得上”。本文從結構組成、功能特性、檢驗維護三個維度，全面拆解這一關鍵消防組件。

　　一、結構組成：五大核心組件的“協同架構”

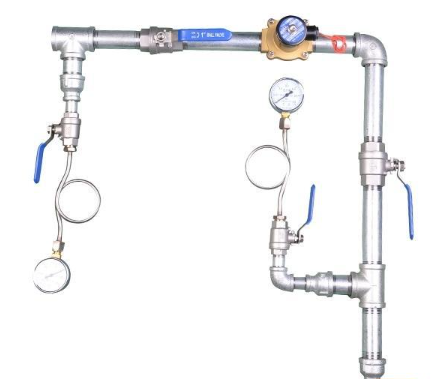

　　末端試水裝置并非單一部件，而是由管道、試水閥、壓力表、排水漏斗（或排水管）、試水接頭五大核心組件構成，各部件分工明確、缺一不可：

　　管道：作為連接載體，一端接入自動噴水滅火系統的最不利點噴頭處（即系統管網水壓最低、流量最小的位置），另一端連接試水閥，需采用與系統管網同材質的鍍鋅鋼管，管徑通常不小于DN25，確保水流順暢無阻滯。

　　試水閥：裝置的“控制開關”，多采用球閥或閘閥，具備全開、全關功能，用于手動開啟或關閉試水流程——開啟時可模擬噴頭動作，讓水流通過裝置排出；關閉時則保證系統管網處于正常承壓狀態。

　　壓力表：系統壓力的“監測窗口”，安裝在試水閥與試水接頭之間的管道上，量程需覆蓋系統設計工作壓力的1.5-2倍（通常為0-1.6MPa），能實時顯示開啟試水閥后管網的靜壓與動壓，為判斷系統壓力是否達標提供數據依據。

　　排水漏斗（或排水管）：水流的“引導通道”，位于試水接頭下方，作用是收集試水時排出的水，避免水流漫溢損壞地面或設備；若現場有排水管網，可直接通過排水管接入，無需漏斗，需保證排水能力不小于試水流量（通常不小于1L/s）。

　　試水接頭：模擬噴頭的“核心部件”，其過流面積與同類型標準噴頭一致（如DN15的標準直立型噴頭，試水接頭過流面積需對應），能精準模擬噴頭破裂后的出水狀態，確保試水時的流量、壓力與實際噴頭動作時一致，保證測試結果的真實性。

　　二、功能特性：三大核心作用的“安全價值”

　　末端試水裝置的功能圍繞“驗證系統性能”展開，核心特性可概括為壓力監測、流量驗證、故障預警三大維度，直接關聯自動噴水滅火系統的滅火效能：

　　壓力監測：實時掌握系統“動力狀態”

　　靜態狀態下（未開啟試水閥），壓力表顯示的是系統管網的靜壓，需符合設計要求（通常不低于0.1MPa,有穩壓系統時不低于0.15MPa）；開啟試水閥后，顯示的是動壓，反映系統在水流流動時的壓力情況——若動壓過低（如小于0.05MPa），說明水泵揚程不足或管網堵塞，需及時排查；若壓力驟降，可能存在管網泄漏，這些數據都是判斷系統是否具備滅火條件的關鍵。

　　流量驗證：模擬噴頭“實戰動作”

　　由于試水接頭的過流面積與標準噴頭一致，開啟試水閥后，排出的流量與噴頭動作時的出流量相同。通過觀察排水速度（或借助流量計輔助測量），可驗證系統是否能達到設計流量——例如，中危險級場所的自動噴水滅火系統，最不利點噴頭的流量需不小于5L/min，若末端試水裝置排出流量不達標，說明系統無法滿足滅火時的用水需求，需調整水泵參數或清理管網。

　　故障預警：提前排查“隱性隱患”

　　日常檢查中，若發現壓力表指針跳動頻繁（可能是管網內有空氣）、關閉試水閥后壓力下降過快（可能是閥門密封不嚴）、開啟后無水流（可能是管網堵塞或閥門故障），這些異常現象能提前暴露系統的隱性問題，避免火災發生時系統“失效”——例如，某商場曾通過末端試水裝置發現管網堵塞，清理后恢復正常，若未及時排查，火災時噴頭可能無法出水，后果不堪設想。

　　三、檢驗與維護：四步流程筑牢“安全防線”

　　末端試水裝置的可靠性依賴定期檢驗與維護，需遵循“日常檢查-季度測試-年度檢修-故障處理”的流程，確保各組件始終處于完好狀態：

　　（一）日常檢查：每日“看、查、記”

　　看壓力表：檢查指針是否在正常量程內，表盤是否清晰、無破損，連接部位有無滲漏；若指針歸零或超出量程，需立即校準或更換壓力表。

　　查組件狀態：查看試水閥是否處于關閉狀態，閥桿有無銹蝕、卡頓；排水漏斗（或排水管）有無破損、堵塞；管道連接處有無松動、漏水痕跡。

　　記檢查結果：將每日檢查情況記錄在《消防設施維護臺賬》中，若發現異常，需標注“待處理”并及時上報。

　　（二）季度測試：模擬“實戰演練”

　　每季度需進行一次完整的試水測試，步驟如下：

　　1.準備工具：攜帶扳手、流量計（可選）、記錄表，確保排水漏斗（或排水管）通暢。

　　2.開啟試水閥：緩慢打開試水閥，觀察壓力表變化——先記錄靜壓（開啟前），再記錄動壓（開啟后穩定值），同時觀察排水流量是否均勻。

　　3.對比標準：將實測壓力、流量與設計值對比，若靜壓＜0.1MPa、動壓＜0.05MPa（中危險級），或流量＜設計值的90%，需排查原因（如啟動消防水泵后再次測試，判斷是否為水泵問題）。

　　4.關閉試水閥：測試完成后，緩慢關閉試水閥，觀察壓力表是否恢復至靜壓值，檢查各組件有無滲漏，最后清理排水區域。

　　（三）年度檢修：深度“保養維護”

　　每年需對末端試水裝置進行全面檢修，重點關注易損耗部件：

　　壓力表校準：送專業機構校準，確保精度符合要求（誤差不超過±1.6%），校準合格后粘貼合格標簽。

　　閥門維護：拆卸試水閥，清理閥桿上的銹蝕，涂抹防銹潤滑脂；檢查閥座密封墊，若有老化、破損，立即更換，確保關閉后無滲漏。

　　管道檢查：檢查管道有無銹蝕、變形，連接部位的螺栓是否松動，必要時對管道進行除銹、刷漆處理。

　　（四）故障處理：及時“排險止損”

　　常見故障及處理方法：

　　壓力表無顯示：原因可能是壓力表損壞、連接管堵塞；處理方式為更換壓力表，或清理連接管內的雜質。

　　試水閥漏水：原因可能是密封墊老化、閥桿松動；處理方式為更換密封墊，或用扳手緊固閥桿（注意力度，避免損壞閥門）。

　　流量不足：原因可能是管網堵塞、試水接頭堵塞；處理方式為清理管網（需關閉系統總閥），或拆卸試水接頭清理雜質。
