青鳥消防主機組網部分常見故障維修處理方法

青鳥消防主機組網部分常見故障維修處理方法

1、光纖聯網信息單向傳輸問題

　　故障現象：多臺主機多主模式光纖聯網后報警信息和復位命令只能單向傳輸

　　處理方法：經查主機設置、聯網設置等都沒有問題，后發現光纖其中的1根有問題，造成主機間數據單向傳輸，更換光纖后恢復正常。

2、11S組網升級后系統配置無法保存問題

　　故障現象：11S與11SF組網，將AB320顯示板已升級V6.69、回路板升級至6.64，出現主機系統配置不能保存問題

　　處理方法：經查原主機V5.X版本，現場只更換了程序芯片，未更換對應的存儲芯片，將顯示板存儲、字庫、回路板存儲芯片均更換為39SF040型號后解決。

3、主機組網后增加193K接口卡無數據輸出

　　故障現象：三臺主機組網功能正常，但外can與系統電源負極有電壓差，分別為23V、19V、4V。此時在集中機接一塊193K接口卡，接口卡無法正常輸出數據

　　處理方法：現場將三臺機的系統DC24V負極聯通后，測量外can對系統負電壓降到0.6V，三臺機器聯網及193K通訊輸出正常。

4、11S與11SF（50系列、61S系列）控制器組網問題

　　故障現象：11S控制器與的報警主機組網后信息傳輸異常

　　處理方法：需要將11S控制器升級至對應的最新版本：3.19、5.49以及6.5以上版本。

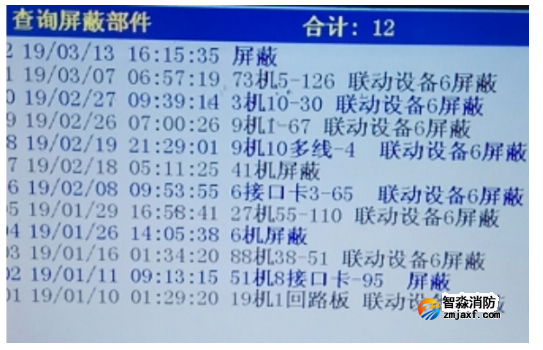

5、控制器組網后跨機屏蔽信息無法消除

　　故障現象：區域機已經將點位屏蔽解除，但集中機仍然顯示其他主機點位屏蔽信息

　處理方法：斷開組網線，將主機設置為區域機，自動登記，再接上組網線設置回集中機即可。

6、高配控制器之間組網，兩兩組網正常，都組在一起出現問題

　　故障現象：高配控制器之間組網，兩兩組網正常，但是都組在一起出現問題，此時組網距離不超過1500m，分支也很少，通訊芯片都確保完好。

　　處理方法：可以將外can旁邊的UN004組件烙鐵烙開。

7、組網后集中機報區域機故障

　　故障現象：集中機報區域機故障

　　處理方法：

　　（1）檢查聯網線路。

　　（2）檢查區域機機器號。

　　（3）聯網控制器的外CAN線。

　　（4）將區域機外CAN側的跳線設置成ON。

　　（5）嘗試更換外CAN通訊芯片。

　　（6）查看區域機是否開機。

8、外CAN聯網故障

　　故障現象：外CAN聯網故障

　　處理方法：

　　（1）檢查通訊線路是否為雙絞線，距離遠的話，線徑是否太小。

　　（2）通訊距離是否超過1500m，聯網線路距離過遠可采用光纖組網方式（增加100BT型光端轉換接口）；如聯網線路因分支過多不能正常通訊，可通過增加CAN中繼模塊（VCM3265A）或外購CAN集線器方式解決。

　　（3）檢查是否是手拉手連線。

　　（4）撥動外CAN的終端匹配電阻跳塊（阻值為120Ω）。

　　（5）機器號設置是否正確，同一組網系統中，控制器號不能重復（1~99）。

　　（6）嘗試更換外CAN通訊芯片。

　　（7）在主機串口端連接的其他設備不能接地。

9、組網后時鐘亂跳

　　故障現象：組網后時鐘亂跳

　　處理方法：

　　（1）通常情況控制器聯網采用“一主多從”的工作方式，集中機必須設置為最大號，集中機對所有區域機進行登記后，集中機具備對從機“校時”功能，檢查各控制器設置是否正確。

　　（2）系統中最大號的集中機將具備對外廣播時鐘信息的功能。如果系統中最大號機器設置為從機，整個系統將失去統一校時功能。

　　（3）多臺控制器組網如果沒有進行組網控制器登記，所有主機都會認為自己是最大號，將同時向外廣播時鐘信息，系統內的從機將出現時鐘信息亂跳的情況。

10、光纖聯網注意事項

　　故障現象：光纖聯網注意事項

　　處理方法：

　　（1）聯網的項目通訊距離超長（3KM以上）或是電磁（EMI）環境惡劣的工業項目在進行控制器間網絡連接時，建議采用光纖聯網方式。

　　（2）通過光纖聯網方式構建成的火災報警及聯動控制網絡最大通訊距離可達50KM，需要配接100BT。

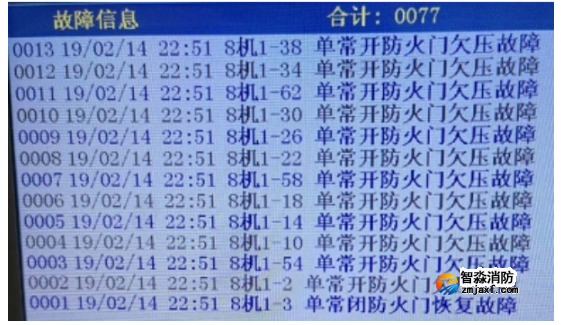

11、報警主機與防火門主機組網報出防火門欠壓故障等錯誤信息

　　故障現象：防火門主機與報警主機組網后，報警主機為3.11或3.17版本時，防火門主機的門故障等信息在報警主機上顯示錯誤。例如：常開門的異常關閉，在報警主機上顯示為防火門欠壓故障。

　處理方法：將主機顯示板升級最新版本即可解決。（或降級至2.28）

12、南京來可光纖轉換接口與標配控制器組網，不能正常聯網

　　故障現象：采用南京來可光纖轉換接口完成11SF標配控制器組網，某臺11SF控制器不能正常聯網，排除光路、光纖轉換接口等問題后仍不能解決。

　　處理方法：經測量發現AC801外CAN端子中黃線與引至端子排的相應位置端子不通，導致不能正常聯網，經查發現端子排外CAN端子黃線剝線過短，導致壓接在線皮上影響接觸，重新處理后聯網恢復正常。

13、兩臺報警控制器組網，其中一臺主機報另一臺組網故障，但復位后另一臺隨之復位

　　故障現象：現場兩臺報警控制器組網，其中一臺報另一臺組網故障，但復位后另一臺隨之復位。

　　處理方法：另一臺控制器主機號被修改為0號主機，修改主機號后故障消失。

14、多臺報警主機與子系統主機與惟泰主機進行組網，組網成功后，惟泰主機不定時出現通訊中斷

　　故障現象1：多臺報警主機與子系統主機與惟泰主機進行組網，組網成功后，惟泰主機不定時出現通訊中斷。

　　處理方法：查詢歷史記錄發現11SF控制器進行自檢操作后，惟泰控制器出現組網通訊中斷，惟泰主機也會隨之自檢，然后黑屏出現死機現象。此現象為惟泰VT320控制器版本問題，出現故障版本為201808XX，需要進行固件版本升級至VT320EX_20190606、LOOPCARD_20180903

　　故障現象2：外CAN線通訊問題，表現為控制器聯不上網。

　　處理方法：

　　（1）檢查所接線路是否為雙絞線，注意極性。

　　（2）檢查設置機器號是否正確。

　　（3）測試一下：嘗試在集中機的控制器AC801上配接末端電阻（將短路環調至ON端）（注：整個組網系統中最多只可設置3塊短路環）
