消防電氣防火檢測儀器設備

1.1紅外測溫儀

紅外測溫儀的測溫原理是將物體發射的紅外線具有的輻射能轉變成電信號，紅外線輻射能的大小與物體本身的溫度相對應，根據轉變成電信號大小，可以確定物體的溫度。

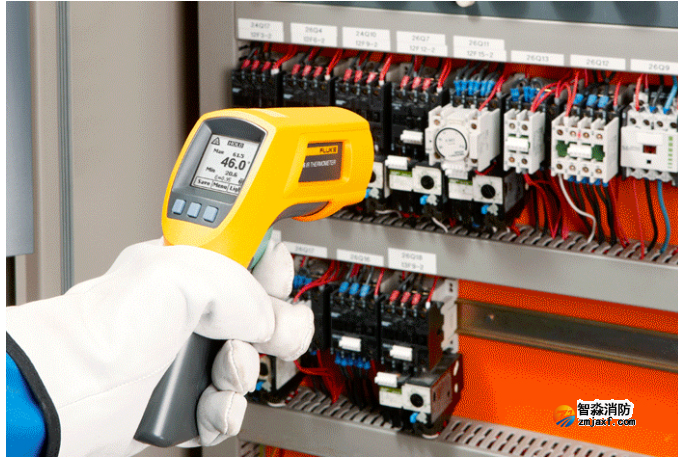

紅外測溫儀無需接觸即可快速、精確地測量物體表面溫度，非常方便。在電氣消防安全檢測時，用來檢測電氣線路超溫情況。測量導線接頭及端子連接點的溫度等。是電氣消防檢測不可缺少的理想檢測儀器。

紅外測溫儀分為便攜式紅外測溫儀和固定式紅外測溫儀。在消防電氣檢測中使用的是便攜式紅外測溫儀；測溫范圍：-10℃～+900℃；距離系數：50∶1或60∶1；發射率范圍：0.1～1.0；測溫精確度：讀數的±1%或1℃

1.2紅外熱像儀

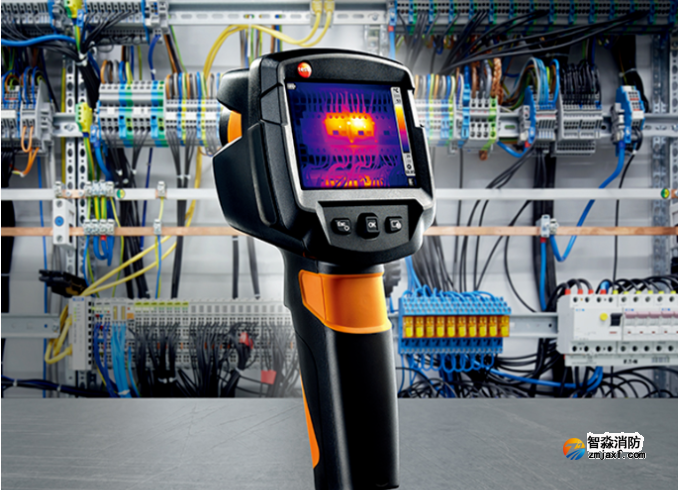

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

紅外熱像儀分為便攜檢測、在線科研、便攜救援、醫療等多種類型。在消防電氣檢測中目前通常使用非制冷型焦平面熱像儀即可，采用熱釋電管技術的紅外熱電視設備，目前已經淘汰使用。

紅外熱像儀在消防電氣檢測中主要用于電氣設備表面溫度和溫度場測量；測溫范圍-20℃-350℃，測溫精確度：讀數的±2%或±2℃；發射率范圍 ：0.1～1.0；具有圖像存儲和回放功能。

1.3超聲波探測儀（超聲波泄漏檢測儀）

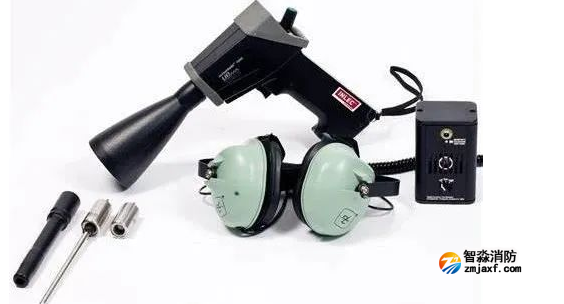

超聲波探測儀全稱超聲波泄漏檢測儀是探測電氣設備運行中電氣火花放電高頻聲波的專用儀器，采用外差法原理，還可對燃氣、液體等的輸送管道以及各種設備的泄漏進行檢查。在電氣系統運行時，用來檢測電氣設備的電暈、爬電和電弧（電火花）等較強的放電現象，這些現象都會形成某種形式的電離而干擾其周圍的空氣分子，從而形成紊流——即超聲波信號產生的源頭。超聲波探測儀通過檢測這種現象產生的高頻噪音，利用“外差法”將其編譯為人耳可聽的聲音信號。并通過顯示屏提供數據；在正常情況下，電氣設備應該是靜默的，雖然有時會有持續的嗡嗡聲或穩定的機械噪音，但這完全不同于放電產生聲音信號。通過超聲波探測儀接收電氣設備產生超聲波信號并對其音質和強度進行分析，可以快速的檢測電氣設備放電現象并精確定位，從而可以有效的保障電氣設備安全運行。該設備還可適用于氣體滅火系統鋼瓶的泄漏檢查和消防管路系統的閥門內漏檢查。

超聲波探測儀（超聲波泄漏檢測儀）在消防電氣檢測中主要用于電氣設備的火花和電弧探測；定位或檢測空氣泄漏時產生的超聲波音源的位置，各電氣設備的連接處有無放電現象。頻率響應：20KHz～100KHz；測量精確度：讀數的±1%；并配備有噪音隔離耳機；有數字顯示和模擬顯示多種款式可選。

1.4鉗形電流表

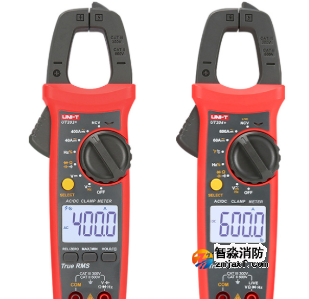

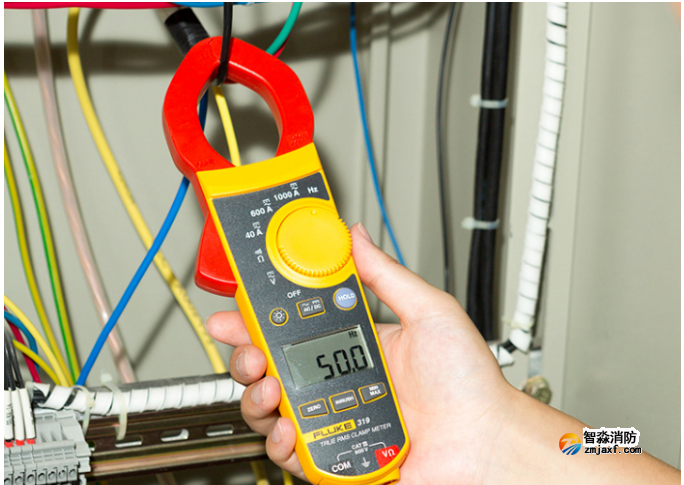

鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵芯在按下扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵芯張開的鉗口，當放開扳手后鐵芯閉合。即可開始進行電流測試，而不必斷開導線進行測量。不同類別的鉗形電流表通常還可測量交流電流、交直流電壓及電阻，適用大電流的測試，使用方便，是電氣測量和消防電氣檢測不可缺少的必備檢測儀器。

鉗型電流表在消防電氣檢測中主要用于測量相線電流、正弦電流有效值測量、正弦電壓有效值測量。測量范圍：直流電流：600A；直流電壓：600V；交流電流：600A；交流電壓：600V；電阻：20MΩ；精度：2.5級

1.5真有效值鉗形表

真有效值鉗形表原理與普通鉗形電流表類似。真有效值即為“真正有效值”之意，英文縮寫為“TRMS”，有的文獻也稱為真均方根值；有效值-在兩個相同的電阻器件中，分別通過直流電和交流電，如果經過同一時間，它們發出的熱量相等，那么就把此直流電的大小作為此交流電的有效值。

真有效值鉗形表是專為測量交流漏電流而精心設計制造的，采用最新CT技術及數字集成技術，具有體積小，精度高，功能完善的特點。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。其傳感鐵芯選用特殊合金，采用磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性。

真有效值鉗形表在消防電氣檢測中主要用于非正弦畸變電流有效值測量、非正弦畸變電壓有效值測量。測量范圍：直流電流：600A；直流電壓：600V；交流電流：600A；交流電壓：600V；電阻：20MΩ；精度：2.5級

1.6漏電電流檢測儀

漏電電流檢測儀適用于交流（工頻）低壓電網漏電流有效值或負載電流有效值的測量。主要用于對總保護器類管理。大口徑設計，以保證三相三線、三相四線供電回路的漏電流測試。寬溫設計，能夠適合于我國大部分地區使用。廣泛適用于油田、化工、礦山、通訊、建筑、紡織、鐵路、冶金、機械、電力等行業的低壓配電網及各企事業單位的低壓配電網。

漏電電流檢測儀在消防電氣檢測中主要用于絕緣導線漏電電流測試；中性線或保護中性線異常電流的測定。測量范圍：10mA～1A；精確度不大于讀數的2.5%。

1.7叉形電流表

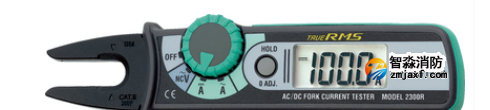

適用于不便使用鉗形表夾持的導線測量；新開發的開放式傳感器，可實現交直流電流真有效值測量。電壓感知功能，可以通電時進行檢測。只需按一次鍵，直流電流可以實現調零功能。自動關機功能。數據保持功能。設計符合國際安全規格IEC61010-1 CAT.III 300V。

電流測試：ACA：0~100.0A；±2%rdg±5dg(50/60Hz)；DCA：0~± 100.0A；±2.0%rdg±5rdg

電壓感知功能(NCV)：不接觸電路判斷電壓的存在與否(普通線；裸線兼用)80V以上電壓檢測時，"Hi"顯示燈閃爍，蜂鳴啟動

導體直徑：最大?10mm

1.8絕緣電阻測試儀

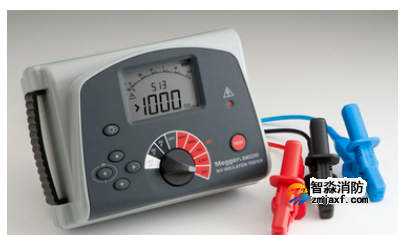

絕緣電阻測試儀一般指兆歐表（俗稱搖表），它的刻度是以兆歐（MΩ）為單位的。早期兆歐表大多采用手搖發電機供電，故又稱搖表。它是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。隨著技術進步，現階段絕緣電阻測試儀已經基本采用數字直觀顯示和電池供電或充電方式運行。

絕緣電阻測試儀在消防電氣檢測中主要用于絕緣導線絕緣電阻測量；導線的絕緣層無論采用塑料還是橡膠，隨著使用時間的延長，會出現自然老化現象，或由于負荷較大，導線發熱導致絕緣性能下降。絕緣層的絕緣性能的下降往往是用肉眼無法發現的，這種隱患將可能導致火災和人身危險。另外，在日常的安全檢查時，導線的相線和電氣設備的絕緣性能也是檢查的重點，需要測量相線和設備接地線之間的絕緣電阻，以判斷相線和設備之間的絕緣程度。一般情況絕緣電阻測試是在斷電條件下采用絕緣電阻測試儀（兆歐表）法進行測量。

絕緣電阻測試儀電壓等級的選擇：

100V以下的電氣設備或回路，采用250V兆歐表。

100V至500V的電氣設備或回路，采用500V的兆歐表。

500V至3000V的電氣設備或回路，采用1000V的兆歐表。

3000V至10000V的電氣設備或回路，采用2500V兆歐表。

1.9鉗形接地電阻測試儀

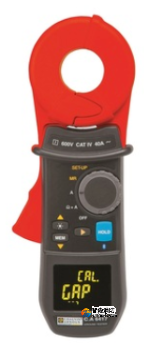

鉗形接地電阻測試儀是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。鉗形接地電阻測試儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為鉗形接地電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻測試儀有長鉗口及圓鉗口之分。長鉗口特別適宜于扁鋼接地的場合。

1.電阻測量原理

鉗形接地電阻測試儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。

公式：R=E/I

2.電流測量原理

鉗形接地電阻測試儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。

公式：I=n·I1

鉗形接地電阻測試儀在消防電氣檢測中主要用于檢驗測量接地電阻值，也是消防電氣安全檢測與接地工程竣工驗收不可缺少的工具。在消防檢查測量工作中一般用于測量對于保護接地系統中的工作接地，保護接地和重復接地的接地電阻值，儲油罐、避雷針等防雷接地電阻。例如：防火檢測中甲、乙、丙類液體貯罐及其附屬設備，應設接地裝置，接地電阻不應大于10Ω。

測量范圍：

電阻量程、精確度、分辨率分別為0.1Ω～1200Ω、±（1.5%+0.1Ω）、0.1Ω

電流量程、精確度、分辨率分別為1mA～30A、 ±(2.5%+20mA)、1mA

最大可鉗導體尺寸。32mm

1.10低歐姆表（等電位連接測試儀）

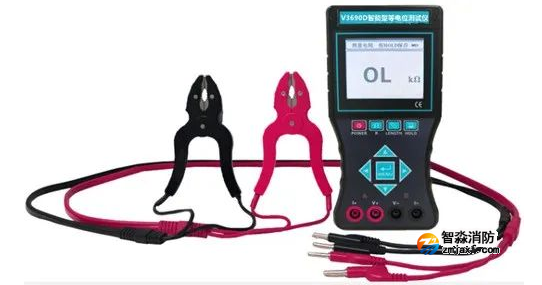

低歐姆表（等電位連接測試儀）采用四線法測試，適于測量建筑物中的金屬構件之間的等電位連接電阻、各種電氣設備與地網地極間的連接導體的電阻。也可以測量開關、插座觸點的接觸電阻以及其它低值電阻。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。還具備測量直流電壓和交流電壓功能。

低歐姆表（等電位連接測試儀）在消防電氣檢測中主要用于測量總等電位連接、輔助等電位連接在內的保護導體的導電連續性。

測量范圍：電阻：4～24Ω 最小電流：0.2A。

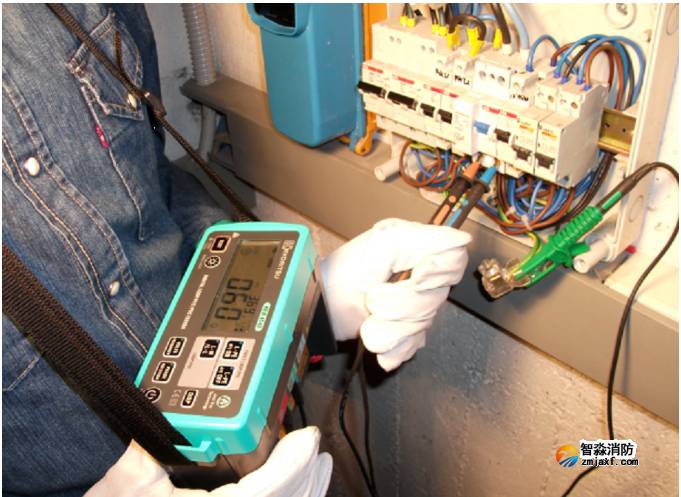

1.11漏電開關測試儀

漏電開關測試儀也稱漏電保護器測試儀、剩余電流動作保護器檢測儀、剩余電流動作保護器測試儀、RCD檢測儀，主要用于測量漏電開關的動作時間；漏電保護器的漏電動作電流；漏電不動作電流，適用于檢測漏開關/電源插頭線的導通極性，絕緣，線芯高壓性能。單相、三相漏電保護器均可測試。低壓配電系統中裝設漏電保護器（剩余電流動作保護器）是防止電擊事故的有效手段之一，也是防止漏電引起電氣火災和電氣設備損壞事故的有效技術措施。漏電開關測試儀是工程質量監督站和建筑公司必備的檢測儀器，廣泛應用于供電部門，農電部門，漏電保護器生產廠家，建筑、礦山、機床等行業的勞動安檢部門以及廣大電氣工程師。

漏電開關測試儀在消防電氣檢測中主要用于測量漏電開關的動作時間；漏電保護器的漏電動作電流；漏電不動作電流。

測量范圍：

額定動作電流：10/20/30/200/300/500mA

故障狀態設定：×1/2,×1,×5×DC自動量程

故障動作時間：1000ms,200ms（*5）

最低分辨率：1ms

1.12諧波分析儀

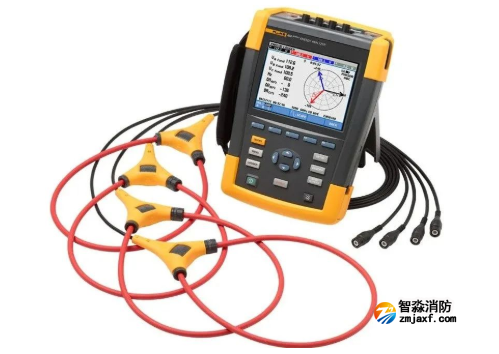

諧波分析儀是對電網運行質量進行檢測及分析的專用測試儀器。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。儀器具備同時測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。

諧波分析儀在消防電氣檢測中主要用于檢測中性線電流諧波含量及電流真有效值。

測量范圍：0.05A-19.9 A；精度：±10%

測量頻率：基波、3、5、7、9次高次諧波

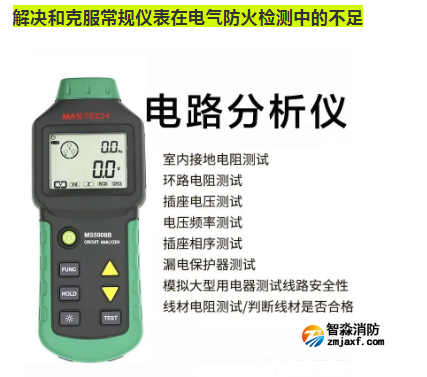

1.13交流電路分析儀

解決和克服常規儀表在電氣防火檢測中的不足

依據《GB16895建筑物電氣裝置》（等同IEC60364）、《GB50503建筑電氣工程施工質量驗收規范》、《JGJ16-2008民用建筑電氣設計規范》等標準中相關條款進行測量與測試，及時發現導致電氣火災、電擊事故、設備故障的線路問題。

● 能明確顯示插座接線是否符合國標要求

● 能準確知曉線路帶載能力

● 能實現帶電測試導線阻抗

● 能在現場獲得RCD動作特性數據

交流電路分析儀在消防電氣檢測中主要用于檢查下列項目：

一、快速鑒別插座接線方式：左零、 右火、中間地

二、仿真5/8/10A負載，預估線路帶載能力，快速發現火災隱患

三、測量相電壓有效值/峰值/頻率，評估“波形系數”，衡量諧波情況

四、自動計算“預期短路電流”，審核保護電器分斷能力

五、帶電測試相線、零線、保護地線阻抗，精確定位線路高阻點

六、模擬接地故障測試RCD動作時間，操作簡單到“只按一鍵”

1.14防爆靜電電壓表

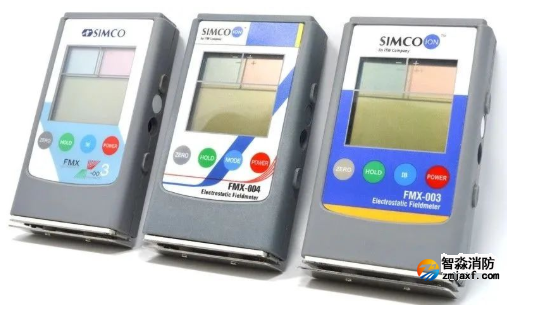

靜電電壓表按接觸被測物體與非可分為接觸式和非接觸式靜電電壓表。由于接觸式靜電電壓表測量已帶電的物體時會放電，測量過程存在放電引燃的危險，所以在危險場所不宜使用，國外部分標準禁止在危險場所使用接觸式靜電電壓表。防爆靜電電壓表適用于石油，化工， 國防，航天航空，電子工業、紡織，造紙，橡膠，印刷，計算機等部門的科研和生產中測量靜電。在某些具有可燃性氣體或粉塵的場所，靜電是絕對禁止的，而靜電又往往無法發現和感覺到，對于管道或皮帶的輸送、物料的攪拌或人體上產生的靜電，是我們日常檢查的重點之一。利用防爆型靜電電壓表就可以測量這些場所的靜電電壓。可能存在靜電的作業有：

石油、化工、糧食加工、粉末加工、管道輸送氣體、液體、粉塵等。

氣體、液體、粉塵的噴射（沖洗、噴漆、泄露）。

皮帶輸送；物料攪拌、混合、過濾等。

高速行駛的交通工具。

人體靜電（行走、脫衣、梳理毛發、用有機溶劑洗衣等）。

防爆靜電電壓表在消防電氣檢測中主要用于檢測環境中存在的靜電電壓值。

測量范圍：0-40KV，誤差：<±20V。

1.15便攜式可燃氣體檢測儀

便攜式可燃氣體檢測儀是一種可連續檢測可燃氣體濃度或者有毒氣體濃度的本質安全型設備。它適用于可燃性氣體、有毒氣體場所，地下管道或礦井等場所危害氣體的現場檢測．在消防安全檢測和防火檢查中有廣泛用途。

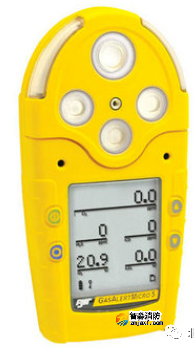

可燃氣體檢測儀可檢測一氧化碳、氫氣、氨氣、液化石油氣、甲烷等可燃氣體濃度，液晶顯示，并發出聲光報警，同時具備防爆功能。

1.16電源插座測試儀

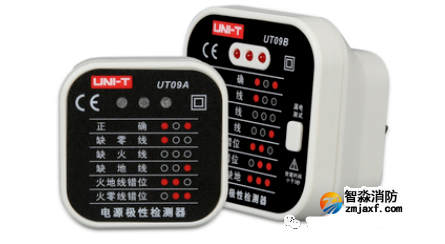

電源插座測試儀其檢驗功能有，當按下測試按鈕時，若線路正常的情況下控制線路的漏電開關應立即跳閘。如果按下測試按鈕，漏電開關不動作，其原因有兩種：第一種是被檢測插座零線與地線相互接錯，在這種情況下，插頭指示為正確接線，但漏電開關不會工作。第二種是被測插座內接線完全正確，但線路上的漏電開關失效需要維修或更換。

電源插座測試儀在消防電氣檢測中主要用于檢查插座接線的正確性。使用方便快捷，是快速檢查電氣安裝的得力助手。

1.17多功能電氣綜合測試儀

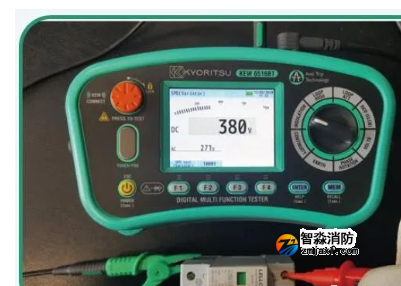

多功能電氣綜合測試儀——多達12種測試功能于一身，擁有測試電氣裝置所需的一切功能。適用于電氣安裝測試，消防電氣檢測，防雷裝置檢測等，是您現場巡檢測試的理想工具！
