可燃氣體探測器的安裝使用及工作原理

可燃氣體探測器是對單一或多種可燃氣體濃度響應的探測器；可燃氣體探測器有催化型、紅外光學型兩種類型。 催化型可燃氣體探測器是利用難熔金屬鉑絲加熱后的電阻變化來測定可燃氣體濃度 。當可燃氣體進入探測器時，在鉑絲表面引起氧化反應（無焰燃燒），其產生的熱量使鉑絲的溫度升高，而鉑絲的電阻率便發生變化；紅外光學型是利用紅外傳感器通過紅外線光源的吸收原理來檢測現場環境的碳氫類可燃氣體。可燃氣體探測器安裝簡單無需調試。部分產品也可單獨用在氣體泄漏場所探測報警，編碼產品可與各類火災報警控制器以無極性信號二總線方式連接，與其它種類火災探測器一起構成總線制火災報警系統，同時具有獨立報警功能。探測器可加裝二對輸出控制點，用于控制通風換氣設備（無源常開觸點）及燃氣管道關斷閥（有源脈沖觸點）。可燃氣體探測器工作穩定，靈敏、可靠，使用壽命長，可廣泛用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監測；也可用與防爆場所。

可燃氣體探測器安裝布線方式

一. 可燃氣體探測器安裝位置的選擇:

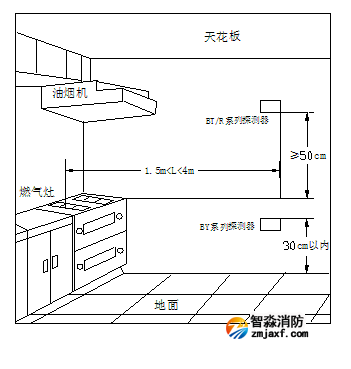

探測器的安裝方式為壁掛式，安裝位置（如圖1所示），應根據所使用的燃氣及灶具的位置等實際情況具體分析決定，但要遵循以下原則：

（1）探測器應與灶具安裝在同一房間內；

（2）BT/R系列探測器安裝位置與燃氣源或灶具的垂直距離應大于等于50cm（因為天然氣、人工煤氣比較輕，在空氣中會向上浮動，首先在房間上方聚集），BY系列探測器安裝在距地面30cm以內處；

（3）探測器安裝位置應距燃氣源或灶具1.5m至4m之間。

（注：當探測的氣體的比重<1表示比空氣輕，安裝在距頂30cm或距釋放源1m；>1表示比空氣重，安裝在距地面30cm處。

為了正確使用探測器防止探測器故障的發生，請不要安裝在以下位置：

（1）直接受灶具等產生的排氣、蒸汽、油煙影響的地方；

（2）靠近給氣口、排風扇、房門等風量流動大的地方；

（3）靠近浴室或水氣多的地方；

（4）熱水房及夜間斷電的地方；

（5）溫度在-10℃以下或50℃以上的地方或室外；

（6）要求防爆的場所；

（7）有物體將探測器和用氣設備隔離開的地方。

2. 對外接線端子示意圖如下圖所示。

K1、K2：常開無源觸點，在報警時觸點閉合。

V+、V-：接管道電磁閥或機械手，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。

3. 安裝方法

a) 將金屬掛板固定在墻面上。

b) 將報警器背面邊緣的凹槽對準金屬掛板的固定鉤，向下壓入固定。

4.  布線要求

0.5mm2的RVS型阻燃銅芯線；

K1、K2應選用截面積≥1.0mm2的BV型線。

二. 可燃氣體探測器的使用及操作:

1. 線路連接好后經檢查無誤，接通電源，上電后綠色指示燈應閃亮，預熱3min~6min后即進入監控狀態。正常工作時，綠燈常亮。

2. 報警：當監視空氣中的可燃氣體超過報警設定的濃度時，探測器發出較急促的“嘀、嘀”間歇的聲音信號，報警指示燈(紅色)快速閃亮，同時K1、K2閉合, 探測器連續報警3s~7s后輸出一個正向脈沖，使電磁閥關閉。當可燃氣體濃度降低到報警設定的濃度以下時，探測器會自動解除報警聲光信號，K1、K2自動斷開，如果此時已關閉電磁閥，電磁閥將保持關閉狀態；如想打開，需手動拔開電磁閥的手動按鈕。

3. 報警處理：當探測器報警時，立即打開窗戶使室內空氣流通，熄滅所有火源，不要制造火源，避免開關各種電器，檢查氣體泄露原因，并及時請專業人員修理。

三. 保養及維修:

1. 請避免在探測器附近大量使用發膠、摩絲、殺蟲劑、油漆、酒精、稀釋劑等物品，以免影響傳感器的正常監測；

2. 如發生故障，請不要私自拆卸探測器進行維修，用戶可通知本公司或本公司設在當地的辦事機構，我們會盡快為您處理。
